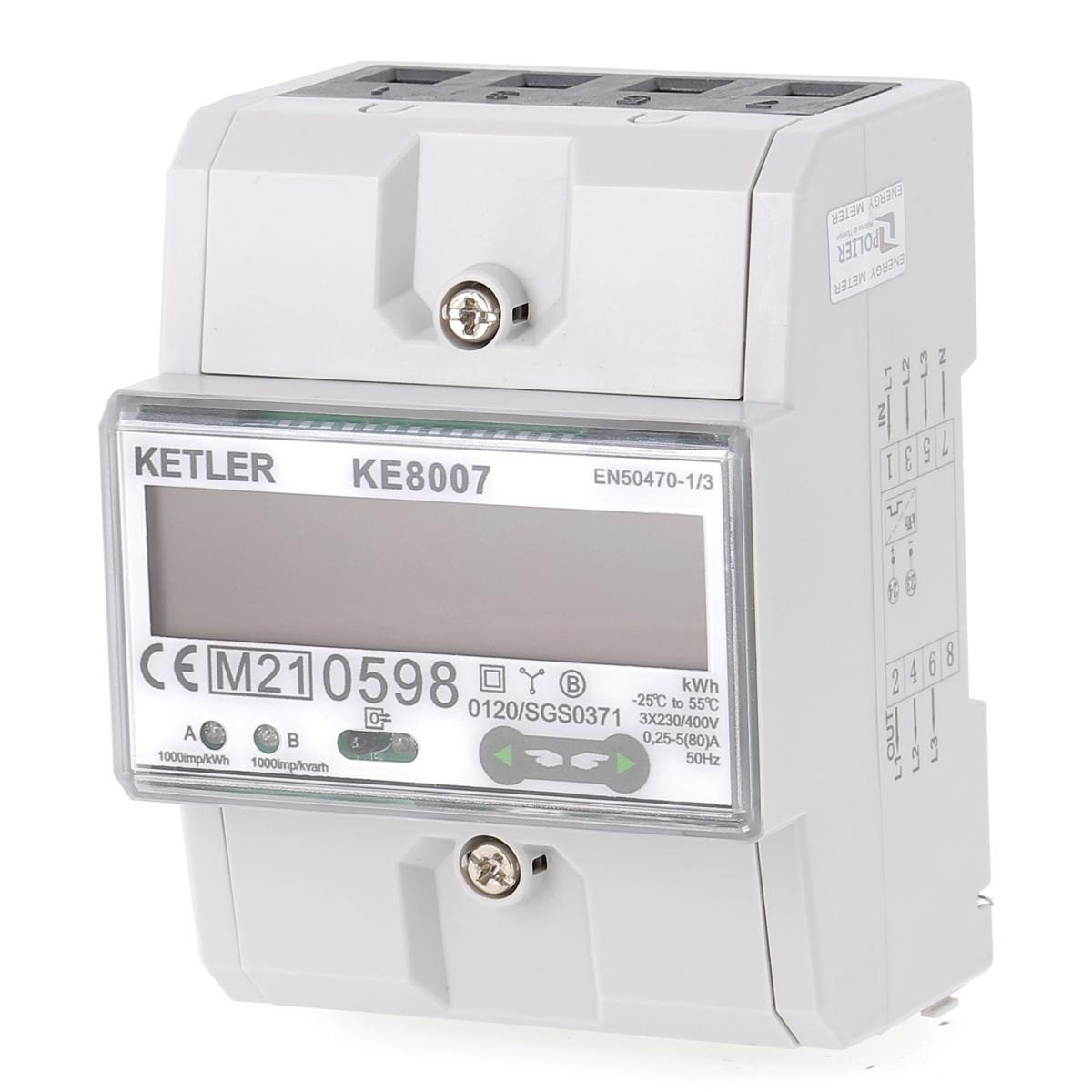

Compteur LCD modulaire tétra 80A

Compteur pour usage intérieur

Aucune maintenance, réparation ou calibration n’est prévu.

Le compteur doit être utilisé dans un environnement sans condensation.

Tension: 3X230/400 V

Intensité max: 0.25-5(80)A

Intensité de démarrage: 20 mA

Précision: Classe B

Fréquence: 50-60 Hz

Température fonctionnement:-25/55 °C

Affichage:LCD(888888.88)

Section Max branchement phase/neutre: 25 mm²

Couple de serrage bornes 1, 2, 3, 4, 5, 6, 7, 8: 1.2 Nm

Impulsions: 1000 imp/kWh

Durée de l’impulsion: 30 ms

Consommation interne: 0.3 W/phase

Double tarif: Non

Remise à zéro partielle: Oui

Version logiciel: 1.02

Sortie Modbus: Non

Sortie d’impulsion :

Les bornes de la sortie d’impulsion sont So+ et So-.
Elles servent à transmettre les valeurs mesurées sur un ordinateur ou un automate.
Elles ne sont pas connectées dans la plupart des cas.

Remise à zéro :

Le compteur compte dans le registre 22 les kWh consommés. Ce registre peut être remis à zéro. C’est

ce que l’on appelle une remise à zéro partielle. Pour remettre à zéro, rester 7 secondes appuyé sur le

bouton droit dans le registre 22.

Diodes :

La diode gauche indique la consommation en kWh

La diode droite indique la consommation en kvarh
