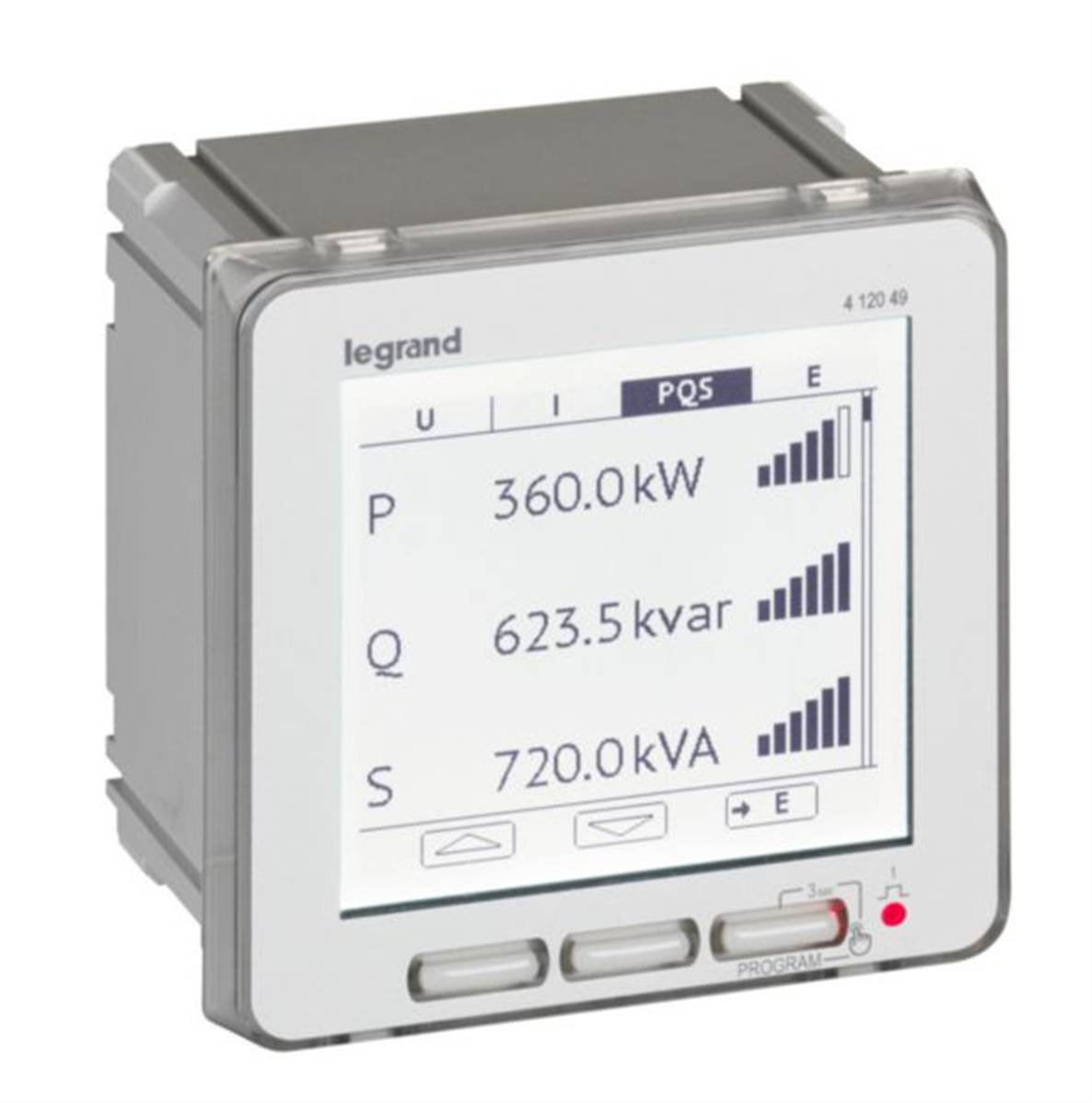

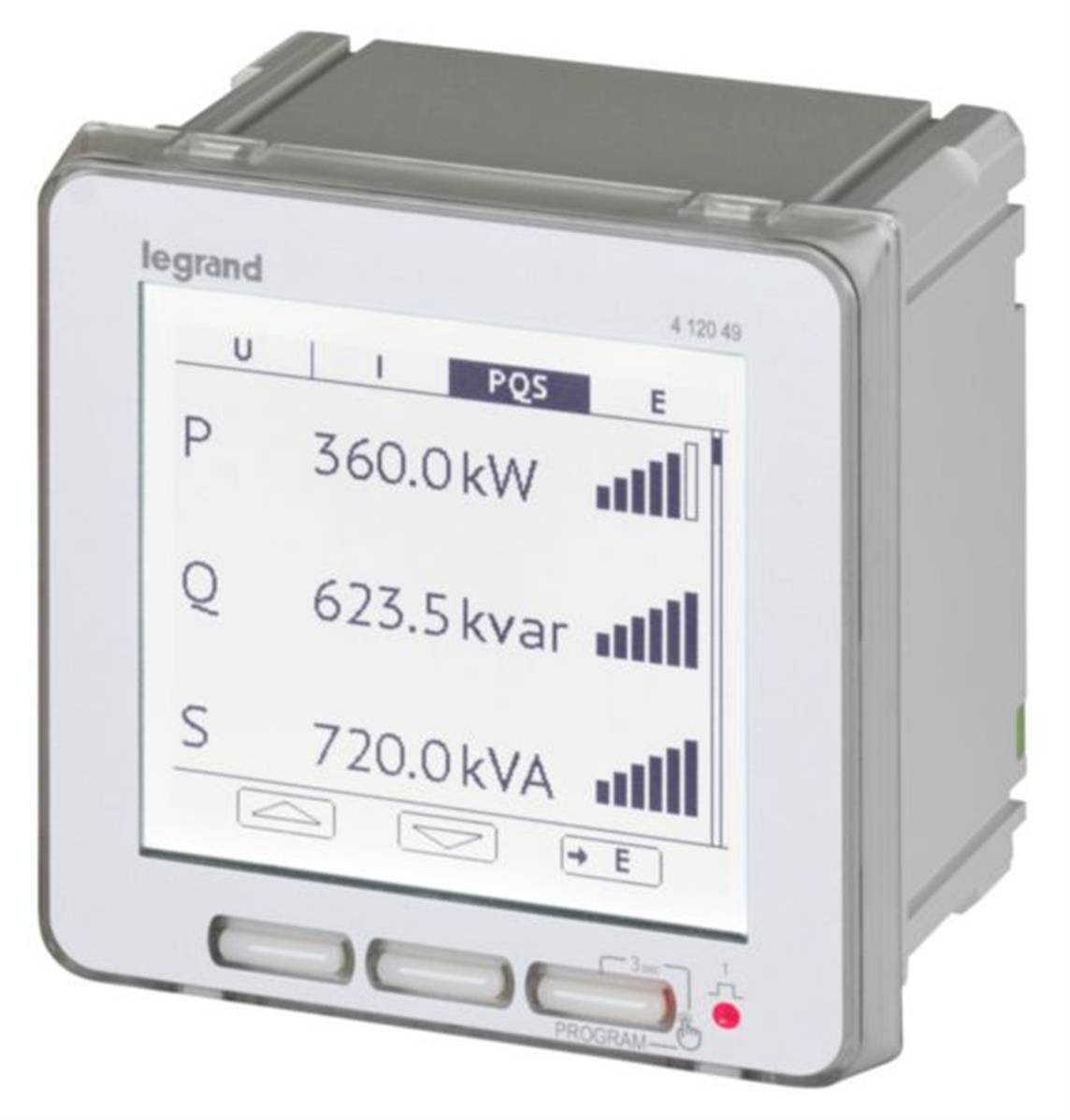

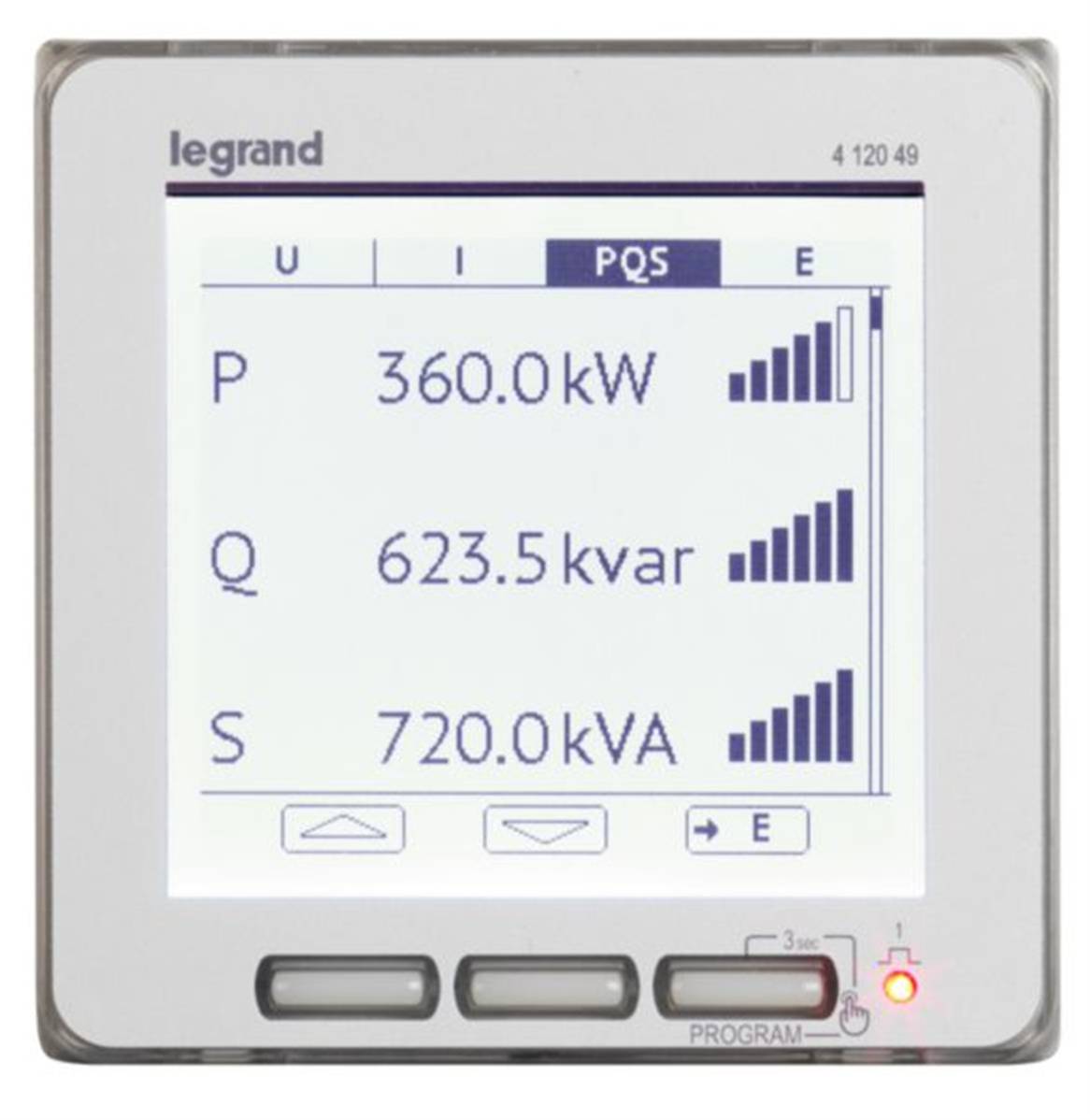

Centrale de mesure sur porte EMDX³ modulaire Easy Connect pour tore Rogowski souple avec afficheur graphique et sortie MODBUS - Legrand 412049

Description du produit

Centrale de mesure sur porte EMDX³ modulaire Easy Connect pour tore Rogowski souple avec afficheur graphique et sortie MODBUS - Legrand 412049

Caractéristiques principales

Caractéristiques produit

• Appareil multifonction bidirectionnel avec capteurs de courant ouvrants de 630A à 6300A pour réseaux triphasés 3 fils ou 4 fils
• Mesures effectuées par le dispositif:
  - Tension de phase et composée
  - Tension minimum et maximum
  - THD Tensions
  - Analyse des harmoniques tension
  - Facteur de crête tension
  - Courant de phase
• Sortie MODBUS
• A monter sur porte ou sur plastron plein - Dimensions: 96x96x75mm
• Conforme aux normes IEC 61557-12, IEC 62053-22 classe 0,5 et IEC 62053-23 classe 1 et classe 2

Les + installation

Les connecteurs rapides des capteurs permettent de réduire le temps de câblage ainsi que les risques d'erreurs

Les + utilisation

L'afficheur graphique permet également de lire les déphasages de courant et de tension et de visualiser la courbe de charge de puissance moyenne et le diagramme des harmoniques (jusqu'au rang 15), en plus de l'affichage des principales valeurs d'un réseau électrique

Information sur la gamme

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.

Avantages

Produit Legrand reconnu pour sa qualité et sa fiabilité. Conforme aux normes NF et CE. Garantie constructeur assurée.
